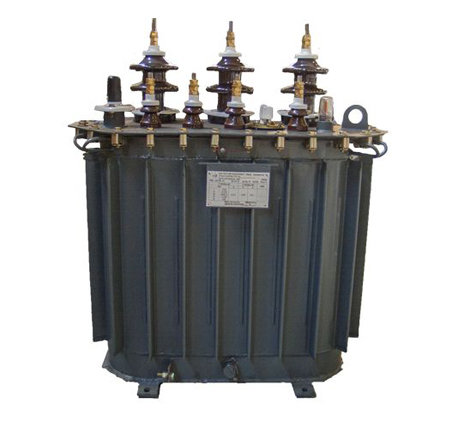

ТРАНСФОРМАТОРЫ ТМГ-25

Серия:	ТМГ
Тип трансформатора:	Трансформаторы масляные

Предназначение трехфазных масляных трансформаторов ТМГ-25 – преобразование электроэнергии в сетях электросистем и других потребителей в условиях как внутренней, так и наружной установки. В основном их используют для электроснабжения отдельно стоящих небольших зданий, АЗС, группы дачных домов и т.п. в связи с небольшой мощностью. Конструкция общепромышленных (универсальных) масляных трансформаторов ТМГ-25 предусматривает наличие гофрированного бака. Благодаря ему обеспечивается оптимальная компенсация расширений масла под воздействием высокой температуры и повышает стабильность работы трансформатора при температуре окружающей среды до 40°C..

Если вам нужен легкий и негабаритный трансформатор, то спокойно можете купить ТМГ 25. Эта модель имеет в ряду трансформаторов данного типа самый небольшой вес (от 240 кг).

Герметичный масляный бак не имеет в своей конструкции газовой подушки и расширителя, чтобы охлаждающая жидкость (масло в данном случае) при расширении во время работы трансформатора заполняла этот дополнительный объем. Вместо этого у бака в ТМГ 25 гофрированные стенки, которые растягиваясь вмещают увеличившуюся из-за нагрева в объеме охлаждающую жидкость. Заправка масла производится в вакууме, при этом из него удаляется весь кислород. В результате масло не подвергается окислению – и его хватает на весь срок работы трансформатора.

Технические характеристики

Номинальная мощность – 25 кВА;
Схема и группа соединения обмоток - У/Ун-0, У/Zн-11, У/Д-11;
(ВН) Номинальное напряжение – 6,10 и 15 кВ;
(НН) Номинальное напряжение – 0,4 и 0,23 кВ;
Размеры в мм - L=800, B=520, H=930 (для ВН 10 и 6 кВ);
Масса в кг – 240 (для ВН 10 и 6 кВ).

В данных трансформаторах для предотвращения возникновения избыточного давления устанавливают предохранительный клапан.

Условия эксплуатации

Трансформатор ТМГ 25 имеет два варианта исполнения для разных климатических зон по ГОСТу 15150: У1 и УХЛ.

У1 – эксплуатируется в умеренном климате (при -45 - +40 градусах);
УХЛ – эксплуатируется в холодном климате (при -60 - +40 градусах).
Трансформаторы ТМГ 25 не следует эксплуатировать во взрывобезопасной среде.
Недопустимо использование ТМГ 25 в условиях тряски и вибрации.
Среда, в которой устанавливается ТМГ 25, должна быть химически нейтральной.
Недопустимо постороннее физическое воздействие на трансформатор в процессе работы.

Расшифровка условных обозначений ТМГ

ТМГ-25-10/0,4 У/Ун (Zн) - 0 (11) У1

Т - трансформатор трехфазный.
М - охлаждение масляное с естественной циркуляцией воздуха и масла.
Г – герметичный бак (гофрированный).
25 - номинальная мощность, кВА.
10 - номинальная напряжение обмотки ВН, кВ.
0,4 - номинальное напряжение обмотки НН, кВ.
У - схема соединения обмотки ВН (звезда).
Ун (Zн или Д) – схема соединения обмотки НН (звезда или зигзаг с изолированной нейтралью, а также треугольник).
0 (11) – группа соединения обмоток.
У1 - климатическое исполнение и категория размещения по ГОСТу 15150
